Стропы ЦЕПНЫЕ

Цепные стропы 8-го класса прочности. Собственное производство.

Ни в одной сфере производства, сельского хозяйства, транспорта не обходятся без грузонесущих приспособлений. Неотъемлемой частью многих из них являются стропы цепные, канатные, текстильные. Каждый из видов имеет свои разновидности, преимущества и область применения.

Из-за простоты производства и многочисленных сфер использования одним из самых востребованных является первый вид. К тому же, данная модификация имеет и другие преимущества. Они:

  • универсальны, так как подходят для любого способа строповки;
  • не пружинят и не деформируются;
  • функциональны практически при любых температурах, в том числе и очень высоких;
  • долговечны;
  • гибкие и одновременно очень прочные;
  • стойки к изломам;
  • их можно использовать в любой агрессивной среде;
  • подходят для перемещения опасных и грузов с острыми кромками, гранями;
  • поддаются ремонту;
  • одни из самых безопасных в работе.

Изготавливают их из сплавов, включающих сталь, хром, никель, молибден и пр.

Состоят из:

  • верхней петли (иногда крюка), которая навешивается на крюк крана
  • обычной цепи;
  • концевого элемента (крюка).

Различаются данные стропы по

  • длине;
  • грузоподъемности;
  • калибру цепи;
  • количеству ветвей. В различных модификациях их может быть от 1 до 4. Умножение их числа увеличивает общую грузоподъемность строп. Разновидностями данного типа являются петлевые и кольцевые модификации;
  • виду концевого элемента.

Строп цепной оснащают различными видами крюков:

  • самозащелкивающимися;
  • с предохранителями;
  • литейными;

По индивидуальному заказу вместо перечисленных приспособлений концевым элементом может стать скоба или обычное звено.

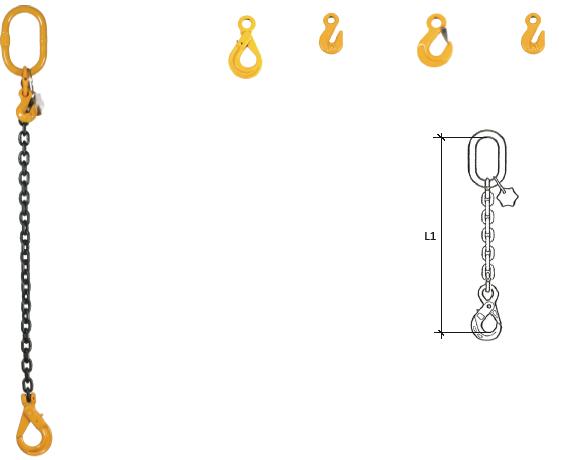

1-ВЕТВЕВЫЕ ЦЕПНЫЕ СТРОПЫ     -    (1СЦ)



  • Стропы цепные согласно принятому стандарту оснащаются либо крюками, которые защелкиваются сами, либо крюками с предохранителем. По желанию клиента товар может быть снабжен другими концевыми элементами, к примеру, скобами или литейными крюками и т.п.
  • Все изделия снабжаются бирками, что свидетельствует о соответствии продукции принятым требованиям.
  • Строп цепной не может быть подвергнут термической обработке.
  • Коэффициент запаса прочности, который имеют стропы цепные, равен 4:1.
  • Поверхность обработана краской.


Обратите внимание, что рабочая длина ветви (L1) показана на рисунке. На заказ может быть изготовлена любая иная рабочая длина.

Грузоподъемность, тн

1,12

1,50

2,00

3,15

5,30

8,00

12,5

15,0

21,2

31,5

Калибр цепи, мм

6

7

8

10

13

16

20

22

26

32

Просьба при заказе указывать код изделия и при необходимости наличие укорачивающих крюков!
Например, при заказе 1СЦ грузоподъемностью 2тонны и длинной 8метров, код изделия:

1СЦ-2,0/8000 или 1СЦ-2,0/8000 с укорачивающим крюком




2--ВЕТВЕВЫЕ ЦЕПНЫЕ СТРОПЫ         - (2СЦ)


• стандартно снабжены крюками с предохранителем или самозащелкивающимися крюками
• на заказ также другие концевики, например, литейные крюки, скобы и т.д.
• снабжены маркировочными бирками
• обработка поверхности - окраска
• коэффициент запаса прочности 4 : 1
• не подвергать термообработке

• Внимание! Рабочая длина ветви стропа (L1) указана на рис. На заказ стропы с другими рабочими длинами

Грузоподъемность, тн

1,6

2,12

2,8

4,5

7,5

11,2

17,0

21,2

30,0

45,0

Калибр цепи, мм

6

7

8

10

13

16

20

22

26

32

Просьба при заказе указывать код изделия и при необходимости наличие укорачивающих крюков!
Например, при заказе 2СЦ грузоподъемностью 2,12тонны и длинной 8метров, код изделия:

2СЦ-2,12/8000 или 2СЦ-2,12/8000 с укорачивающими крюками

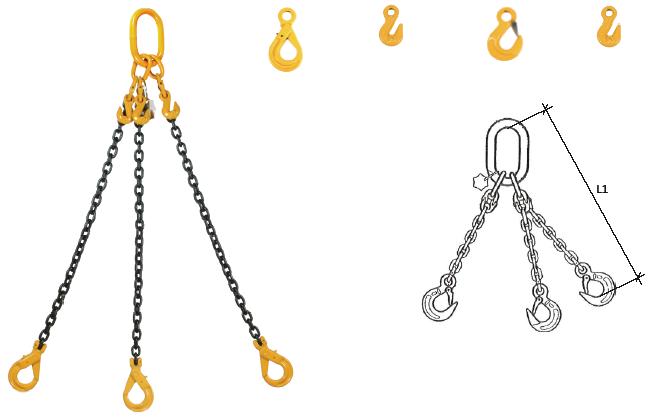

3--ВЕТВЕВЫЕ ЦЕПНЫЕ СТРОПЫ         - (3СЦ)

• стандартно снабжены крюками с предохранителем или самозащелкивающимися крюками
• на заказ также другие концевики, например, литейные крюки, скобы и т.д.
• снабжены маркировочными бирками
• обработка поверхности - окраска
• коэффициент запаса прочности 4 : 1
• не подвергать термообработке

• Внимание! Рабочая длина ветви стропа (L1) указана на рис. На заказ стропы с другими рабочими длинами

Грузоподъемность, тн

2,4

3,15

4,3

6,7

11,2

17,0

26,5

32,0

45,0

67,0

Калибр цепи, мм

6

7

8

10

13

16

20

22

26

32

Просьба при заказе указывать код изделия и при необходимости наличие укорачивающих крюков!
Например, при заказе 3СЦ грузоподъемностью 2,4тонны и длинной 8метров, код изделия:

3СЦ-2,4/8000 или 3СЦ-2,4/8000 с укорачивающими крюками



4--ВЕТВЕВЫЕ ЦЕПНЫЕ СТРОПЫ         - (4СЦ)

• стандартно снабжены крюками с предохранителем или самозащелкивающимися крюками
• на заказ также другие концевики, например, литейные крюки, скобы и т.д.
• снабжены маркировочными бирками
• обработка поверхности - окраска
• коэффициент запаса прочности 4 : 1
• не подвергать термообработке

• Внимание! Рабочая длина ветви стропа (L1) указана на рис. На заказ стропы с другими рабочими длинами

Грузоподъемность, тн

2,4

3,15

4,3

6,7

11,2

17,0

26,5

32,0

45,0

67,0

Калибр цепи, мм

6

7

8

10

13

16

20

22

26

32

Просьба при заказе указывать код изделия и при необходимости наличие укорачивающих крюков!
Например, при заказе 3СЦ грузоподъемностью 2,4тонны и длинной 8метров, код изделия:

4СЦ-2,4/8000 или 4СЦ-2,4/8000 с укорачивающими крюками

УСЦ (Универсальный Строп Цепной)

Грузоподъемность, тн

1,8

2,5

3,2

5,0

8,0

12,5

20,0

24,0

33,5

50,0

Калибр цепи, мм

6

7

8

10

13

16

20

22

26

32


Просьба при заказе указывать код изделия!
Например, при заказе УСЦ грузоподъемностью 3,2тонны и длинной 8метров, код изделия:

УСЦ-3,2/8000/16000



1-ВЕТВЕВЫЕ ПЕТЛЕВЫЕ ЦЕПНЫЕ СТРОПЫ (производсво Haklift-Финляндия)

• способ применения: поднятие грузов «на удавку» ( связки труб, пакетов пиломатериалов, железо–бетонных изделий, металлоизделий)
• снабжены маркировочными бирками и меткой ЕС
• обработка поверхности –окраска
• коэффициент запаса прочности 4 : 1
• цепи не подвергать термообработке

• 2 последние цифры кода изделия являются • кодом длины,заказывая, например, 10 мм 1-ветвевой строп длиной 3 м с крюком с предохранителем, код изделия будет NKLR10103. Если на строп нужен укорачивающий крюк, код изделия будет NKLR10103L.

• Внимание! Рабочая длина ветви стропа (L1) указана на рис. На заказ стропы с другими рабочими длинами.




Диаметр
звена цепи,
мм
Рабочая нагрузка,
т
Скользящий
крюк
Код изделия
Скользящий крюк
+укорачивающий
крюк
Код изделия
7 1,2 NKLR07101 NKLR07101L
8 1,6 NKLR08101 NKLR08101L
10 2,5 NKLR10101 NKLR10101L
13 4,2 NKLR13101 NKLR13101L
16 6,3 NKLR16101 NKLR16101L



2-ВЕТВЕВЫЕ ПЕТЛЕВЫЕ ЦЕПНЫЕ СТРОПЫ - (производство Haklift -Финляндия)

• способ применения: поднятие грузов «на удавку» ( связки труб, пакетов пиломатериалов, железо–бетонных изделий, металлоизделий)
• снабжены маркировочными бирками и меткой ЕС
• обработка поверхности - окраска
• коэффициент запаса прочности 4 : 1
• не подвергать термообработке

• 2 последние цифры кода изделия являются кодом длины,заказывая, например, 10 мм 2-ветвевой строп длиной 3 м с крюком с предохранителем, код изделия будет NKLR10203. Если на строп нужен укорачивающий крюк, код изделия будет NKLR10203L.
• Внимание! Рабочая длина ветви стропа (L1) указана на рис. На заказ стропы с другими рабочими длинами.

Диаметр звена
цепи
мм
Раб.нагрузка
>угол подъема
0 - 90°
т
Раб.нагрузка
т
угол подъема
90 - 120°
Скользящий
крюк
Код изделия
Скользящий крюк
+укорачивающий
крюк
Код изделия
7 1,7 1,2 NKLR07201 NKLR07201L
8 2,2 1,6 NKLR08201 NKLR08201L
10 3,5 2,5 NKLR10201 NKLR10201L
13 6,0 4,2 NKLR13201 NKLR13201L
16 8,9 6,3 NKLR16201 NKLR16201L


Предложения от ГрузоПодъемСпецТехника-Столица

Компания предлагает потребителям широчайший ассортимент строп от одно- до четырехветвевых с различными видами концевых элементов. По желанию заказчиков мы комплектуем приобретенные комплекты ограничителями длины.

Вы можете приобрести любую из существующих модификаций, представленных в нашем каталоге или заказать разработку уникального продукта, наиболее полно соответствующего вашим запросам.

Заказанную продукцию вы получите в кратчайший период, так как разветвленная дилерская сеть позволяет нам сократить срок доставки к минимуму.

Весь предлагаемый нами ассортимент отвечает стандартам, принятым в России и Европе.
